توتال استیشن رباتیک چیست | بررسی مزایا و نحوه کار ۱۴۰۵

توتال استیشن رباتیک به عنوان یکی از بزرگ‌ترین تحولات در صنعت تجهیزات نقشه‌برداری، فرایند برداشت و پیاده‌سازی داده‌های مکانی را دچار دگرگونی اساسی کرده است. در گذشته انجام عملیات نقشه‌برداری نیازمند یک تیم حداقل دو نفره شامل اپراتور مستقر در پشت دوربین و کمک‌اپراتور دارنده ژالن و منشور بود. اما با ظهور دستگاه‌های خودکار و موتوردار، نقشه‌بردار به تنهایی می‌تواند تمام فرایند اندازه‌گیری را از پای ژالن و با کنترل از راه دور مدیریت کند. برای کسب اطلاعات بیشتر درباره نحوه کار دستگاه‌های پایه می‌توانید به راهنمای نحوه کار توتال استیشن مراجعه کنید.

توتال استیشن رباتیک چیست؟

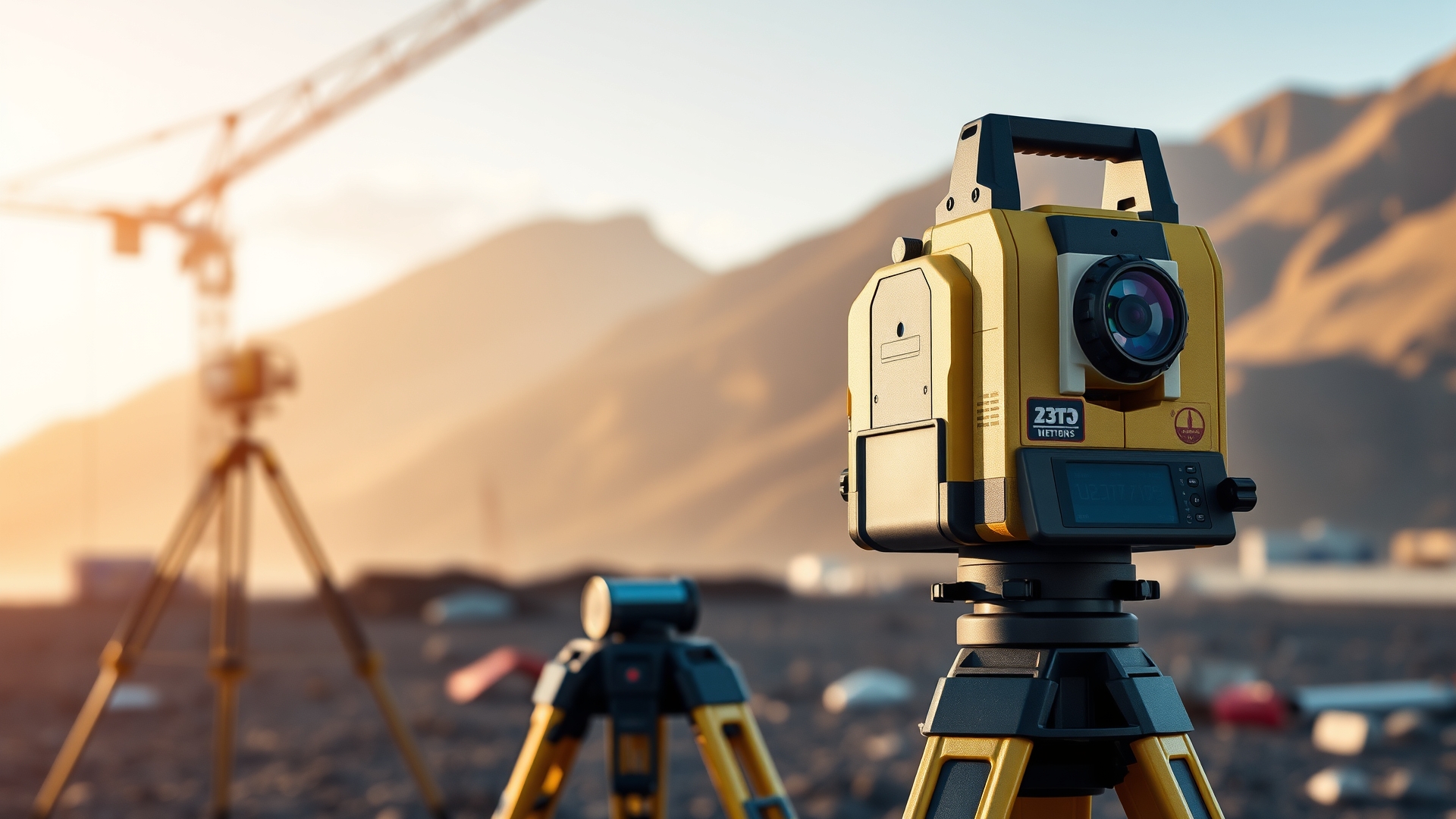

توتال استیشن رباتیک (Robotic Total Station) یک دستگاه اندازه‌گیری الکترونیکی و اپتیکی مجهز به موتورهای سروو (Servo Motors)، پردازنده‌های هوشمند و فناوری تعقیب خودکار هدف (Auto-Tracking) است. این تجهیزات توانایی چرخش خودکار افقی و عمودی، قفل شدن روی منشور و دنبال کردن حرکت آن در محیط پروژه را دارند.

مهم‌ترین ویژگی که این دستگاه را از مدل‌های دستی متمایز می‌کند، قابلیت کنترل از راه دور (Remote Control) از طریق دیتاکالکتور یا تبلت‌های کارگاهی است. نقشه‌بردار با قرارگیری در نقطه برداشت یا پیاده‌سازی، کنترل کامل دستگاه را در دست گرفته و داده‌ها را ثبت می‌کند. برای درک بهتر تفاوت‌های ساختاری پیشنهاد می‌کنیم مقاله تفاوت توتال استیشن رباتیک و مکانیکی را مطالعه نمایید.

فناوری‌های کلیدی به‌کاررفته در توتال استیشن رباتیک

برای اینکه یک توتال استیشن بتواند بدون مداخله مستقیم انسان عملیات هدف‌گیری را انجام دهد، از چندین فناوری پیشرفته و هوشمند بهره می‌برد:

۱. موتورهای سروو و الکتروموتورهای دقیق (Servo Drivers)

موتورهای سروو در محورهای افقی و عمودی دستگاه نصب شده‌اند و امکان چرخش بسیار سریع، بی‌صدا و با دقت زاویه‌ای بالا را فراهم می‌سازند. این موتورها باعث می‌شوند دستگاه در کوتاه‌ترین زمان ممکن به سمت مختصات مورد نظر بچرخد.

۲. سیستم تعقیب خودکار هدف (ATR – Automatic Target Recognition)

فناوری ATR با ارسال سیگنال‌های مادون قرمز یا لیزری و دریافت بازتاب آن از منشور، مرکز دقیق منشور را تشخیص داده و تار مویین دستگاه را به صورت خودکار روی آن تنظیم می‌کند. حتی در صورت قطعی لحظه‌ای دید به دلیل عبور موانع، دستگاه قادر است دوباره منشور را جستجو و پیدا کند.

۳. ارتباط رادیویی و بلوتوث برد بلند (Long-Range Radio/Bluetooth)

جهت ارسال فرمان‌ها و دریافت مختصات، یک مودم رادیویی یا سیستم بلوتوث قدرتمند بین توتال استیشن و کنترلر دستی برقرار است که تا فواصل چندصد متری ارتباطی پایدار و بدون وقفه را تضمین می‌کند.

۴. سیستم جستجوی سریع منشور (PowerSearch / SpeedSearch)

در صورتی که قفل دستگاه روی منشور بشکند، فناوری جستجوی سریع با چرخاندن یک بادبزن لیزری ۳۶۰ درجه، موقعیت جدید منشور را در چند ثانیه پیدا کرده و مجدداً روی آن قفل می‌شود.

مهم‌ترین مزایای توتال استیشن رباتیک در پروژه‌های نقشه‌برداری

به‌کارگیری توتال استیشن رباتیک در پروژه‌های عمرانی و معدنی مزایای اقتصادی و فنی متعددی به همراه دارد که در ادامه به تشریح آن‌ها می‌پردازیم:

۱. کاهش نیروی انسانی و مدیریت عملیات تک‌نفره (One-Man Surveying)

بزرگ‌ترین مزیت اقتصادی این ابزار، عدم نیاز به کمک‌اپراتور (کمکی پشت دوربین) است. نقشه‌بردار با در دست داشتن ژالن و کنترلر رادیویی، تمامی مراحل مانند سنتراژ روی نقاط، ثبت داده‌ها و کدگذاری را به تنهایی انجام می‌دهد. این امر موجب کاهش هزینه‌های پرسنلی در بلندمدت می‌شود.

۲. افزایش چشمگیر سرعت عملیات برداشت و پیاده‌سازی

سرعت قفل شدن خودکار روی منشور و حذف زمان‌های تلف‌شده جهت نشانه‌روی دستی باعث می‌شود بازدهی کاری تا ۳ برابر افزایش یابد. در پروژه‌های بزرگ راهسازی و ساختمانی که زمان فاکتوری حیاتی است، این سرعت عمل تأثیر بسزایی در کاهش زمان پروژه دارد.

۳. دقت بی‌نظیر و حذف خطاهای انسانی

خطای خطای دید اپراتور (Parallax error) و خستگی چشم در طول روزهای کاری طولانی از عوامل اصلی افت دقت در مدل‌های مکانیکی است. توتال استیشن رباتیک با استفاده از سنسورهای دیجیتال و الگوریتم‌های هوشمند، همیشه مرکز منشور را با بالاترین دقت ممکن نشانه‌روی می‌کند. برای مطالعه روش‌های مکمل جهت ارتقای کیفیت برداشت‌ها، مقاله افزایش دقت دوربین نقشه برداری را بررسی کنید.

۴. ارتقای ایمنی کارشناسان نقشه‌برداری

در نقاط پرخطر مانند لبه ترانشه‌ها، دیواره‌های گودبرداری، باندهای فرودگاه یا مناطق ترافیکی، نقشه‌بردار نیازی به ایستادن در نقاط خطرناک ندارد و می‌تواند از فاصله ایمن دستگاه را هدایت کرده یا با ژالن‌گذاری سریع از منطقه خطر خارج شود.

۵. یکپارچگی داده‌ها و کاهش خطای کدگذاری

از آنجایی که نقشه‌بردار مستقیماً در نقطه برداشت حضور دارد، مشاهده عوارض و تخصیص کد صحیح به عوارض بدون سوءتفاهم‌های رایج بین اپراتور و کمکی صورت می‌پذیرد.

جدول مقایسه توتال استیشن رباتیک و مدل‌های مکانیکی دستی

برای درک بهتر تفاوت‌های عملیاتی، جدول زیر مقایسه‌ای جامع میان این دو نسل از ابزارهای نقشه‌برداری ارائه می‌دهد:

کاربردهای اصلی توتال استیشن رباتیک در صنایع مختلف

قابلیت‌های منحصر‌به‌فرد توتال استیشن رباتیک باعث شده در حوزه‌های مهندسی زیر کاربرد گسترده‌ای داشته باشد:

• پایش و مانیتورینگ گودبرداری و سازه‌ها: اندازه‌گیری مداوم و اتوماتیک جابه‌جایی دیواره‌های گود، سدها و پل‌ها بدون نیاز به حضور مستمر انسان.
• ساخت و ساز پروژه‌های بزرگ (High-Rise Buildings): پیاده‌سازی دقیق آکس ستون‌ها، صفحه‌ستون‌ها و قالب‌بندی با سرعت بسیار بالا.
• تونل‌سازی و فضاهای زیرزمینی: مقطع‌برداری و کنترل تعریض تونل‌ها در شرایط کم‌نور و خطرناک.
• راهسازی و ریل‌گذاری: پیاده‌سازی مسیرهای بلند و کنترل گریدرها و ماشین‌آلات راهسازی به صورت اتوماتیک (Machine Control).

این ابزارها در کنار سایر تجهیزات نقشه برداری مدرن نقش کلیدی در تسریع پروژه‌های زیرساختی کشور ایفا می‌کنند.

نکات مهم در انتخاب و خرید توتال استیشن رباتیک

اگر قصد تجهیز کارگاه خود به این فناوری را دارید، توجه به پارامترهای زیر الزامی است:

1. دقت زاویه‌ای و طولی: متناسب با نوع پروژه (مثلاً ۱ ثانیه برای مانیتورینگ و ۵ ثانیه برای راهسازی عمومی).
2. برد و سرعت تعقیب منشور (Tracking Range): بررسی حداکثر فاصله‌ای که سیستم ATR می‌تواند منشور را قفل نگه دارد.
3. کیفیت و سیستم‌عامل کنترلر: استفاده از نرم‌افزارهای میدانی کارآمد و پردازنده قوی در تبلت کارگاهی.
4. پشتیبانی و خدمات پس از فروش: تامین قطعات یدکی، کالیبراسیون و آموزش‌های تخصصی. برای بررسی گزینه‌های موجود می‌توانید به صفحه خرید توتال استیشن مراجعه فرمایید.

برای مطالعه بیشتر درباره تجهیزات مطرح جهانی می‌توانید به وب‌سایت‌های معتبری مانند Leica Geosystems یا Trimble Navigation مراجعه نمایید.

سوالات متداول در مورد توتال استیشن رباتیک

آیا توتال استیشن رباتیک در هوای بارانی یا گردوغبار کار می‌کند؟

بله، اکثر مدل‌های حرفه‌ای دارای استاندارد مقاومت محیطی IP65 یا بالاتر هستند. با این حال، گردوغبار شدید یا باران سنگین ممکن است برد سیگنال لیزر و ATR را کاهش دهد.

آیا برای کار با توتال استیشن رباتیک آموزش خاصی نیاز است؟

بله، هرچند فرایند برداشت ساده‌تر می‌شود، اما یادگیری کار با نرم‌افزارهای کنترلر میدانی، تنظیمات ارتباط رادیویی و مدیریت قطعی قفل منشور نیازمند آموزش تخصصی اولیه است.

آیا توتال استیشن رباتیک می‌تواند جایگزین جی‌پی‌اس ایستگاهی شود؟

خیر، هر ابزار کاربرد خود را دارد. توتال استیشن برای پروژه‌های با دقت میلی‌متری و محیط‌های مسقف یا دارای مانع دید آسمان (مانند تونل و شهری با ساختمان‌های بلند) غیرقابل تعویض است.

نتیجه‌گیری

استفاده از توتال استیشن رباتیک یک سرمایه‌گذاری هوشمندانه برای شرکت‌های مهندسی و نقشه‌بردارانی است که به دنبال ارتقای سرعت، دقت و ایمنی پروژه‌های خود هستند. اگرچه هزینه اولیه تهیه این تجهیزات نسبت به مدل‌های دستی بالاتر است، اما با حذف هزینه نیروی کمکی و صرفه‌جویی زمان در طول پروژه‌ها، این سرمایه در مدت کوتاهی بازمی‌گردد.
