ایمنی نقشه برداری | راهنمای کار در نزدیکی خطوط برق فشار قوی ۱۴۰۵
اجرای عملیات میدانی در پروژههای عمرانی و زیرساختی همواره با چالشهای گوناگونی همراه است، اما رعایت اصول ایمنی نقشه برداری در مجاورت خطوط انتقال نیرو و شبکه برق فشار قوی از اهمیت بسیار ویژهای برخوردار است. خطوط برق فشار قوی به دلیل ولتاژ بالا و ایجاد میدانهای مغناطیسی قوی، خطرات بالقوهای مانند برقگرفتگی غیرمستقیم، تخلیه الکتریکی و ایجاد قوس الکتریکی (Arc Flash) را برای مهندسان نقشه بردار ایجاد میکنند. عدم آگاهی از خطرات پنهان این خطوط یا بیتوجهی به حریمهای قانونی میتواند صدمات جانی جبرانناپذیری به همراه داشته باشد.
در این راهنمای جامع، قصد داریم تمام اصول و دستورالعملهای حیاتی جهت ارتقای ایمنی نقشه برداری در خطوط برق فشار قوی را بررسی کنیم. از نحوه محاسبه دقیق حریمهای ایمنی بر اساس ولتاژ شبکه گرفته تا انتخاب تجهیزات غیررسانا و نحوه مدیریت نویزهای مغناطیسی روی تجهیزاتی نظیر گیرندههای ماهوارهای و توتال استیشنها، تمامی نکات به تفصیل تشریح شدهاند تا مهندسان بتوانند با بالاترین سطح امنیت به برداشت دقیق دادههای مکانی بپردازند.
چرا ایمنی نقشه برداری در خطوط برق فشار قوی اهمیت دارد؟
کار در مجاورت دکلها و خطوط انتقال نیرو یکی از پرخطرترین سناریوهای عملیات میدانی است. انرژی الکتریکی موجود در شبکه فشار قوی (ولتاژهای بالاتر از ۶۳ کیلوولت) برای جهش و ایجاد قوس الکتریکی همیشه نیازی به تماس مستقیم ندارد. هوا در شرایط خاصی مانند رطوبت بالا، گرد و غبار یا کاهش فاصله، خاصیت عایقی خود را از دست داده و جریان برق میتواند از طریق تجهیزاتی مانند ژالونهای آلومینیومی، میرهای فلزی و پایه سهپایهها به اکیپ نقشه برداری منتقل شود.
از این رو، استانداردهای بینالمللی تدوینشده توسط سازمان ایمنی و بهداشت شغلی (OSHA) و وزارت نیرو، ضوابط سختی را برای فاصله ابزارها و نفرات از هادیهای برق تعیین کردهاند. پایبندی به این ضوابط نه تنها سلامت فیزیکی مهندسان را حفظ میکند، بلکه از آسیبهای سنگین مالی به تجهیزات پیشرفته نقشه برداری نیز جلوگیری مینماید.
خطرات اصلی برق فشار قوی برای اکیپهای نقشه برداری
برای افزایش سطح ایمنی نقشه برداری، در درجه اول باید ماهیت مخاطرات موجود در محیطهای دارای ولتاژ بالا را به درستی بشناسیم:
- قوس الکتریکی (Arc Flash): تخلیه ناگهانی انرژی الکتریکی در هوا که درجه حرارت بالایی ایجاد کرده و میتواند باعث سوختگی شدید یا کوری موقت شود.
- ولتاژ گامی (Step Voltage): در صورت اتصال کوتاه یا خطای زمین در نزدیکی دکل برق، ولتاژ متفاوتی بین دو پای نقشه بردار روی زمین ایجاد میشود که جریان برق را از بدن عبور میدهد.
- ولتاژ تماسی (Touch Voltage): هنگامی رخ میدهد که فرد یک سازه فلزی (مانند بدنه دکل یا فنس) را لمس کند که به دلیل خطای شبکه دارای بار الکتریکی شده است.
- القای الکترومغناطیسی: میدانهای مغناطیسی قوی اطراف خطوط میتوانند در قطعات فلزی بلند (مانند میرها و ژالونها) ولتاژ القایی ایجاد کنند، حتی اگر هیچ تماس مستقیمی با سیمها وجود نداشته باشد.
- اختلال در عملکرد تجهیزات حساس: میدانهای الکترومغناطیسی شدید روی سیگنالهای دریافتی گیرندههای GNSS نویز ایجاد کرده و در سنسورهای زاویهیابی و ترازیابی توتال استیشن اختلال ایجاد میکنند.
حریم مجاز و فاصلههای ایمنی بر اساس ولتاژ شبکه
یکی از ارکان بنیادین ایمنی نقشه برداری، رعایت حریمهای قانونی و فواصل ایمن از خطوط انتقال نیرو بر اساس قوانین وزارت نیرو و استاندارد شبکه برق است. براساس میزان ولتاژ خط، حداقل فاصله مجاز ابزارها و نفرات متفاوت خواهد بود. در جدول زیر فاصلههای ایمنی استاندارد آورده شده است:
| سطح ولتاژ شبکه (کیلوولت) | حریم درجه یک (متر) | حریم درجه دو (متر) | حداقل فاصله ایمن تجهیزات (متر) |
|---|---|---|---|
| ۲۰ کیلوولت (توزیع) | ۳ | ۵ | ۳.۰ |
| ۶۳ کیلوولت (فوق توزیع) | ۱۳ | ۲۰ | ۴.۵ |
| ۱۳۲ کیلوولت (انتقال) | ۱۵ | ۳۰ | ۵.۰ |
| ۲۳۰ کیلوولت (انتقال) | ۱۷ | ۴۰ | ۶.۰ |
| ۴۰۰ کیلوولت (انتقال سراسری) | ۲۰ | ۵۰ | ۸.۰ |
نکته حیاتی: همیشه فرض را بر این بگذارید که تمام خطوط، برقدار و بدون عایق هستند. حتی در صورت اعلام قطعی برق از سوی کارفرما، تا زمان نصب تجهیزات زمین (Earth) موقت، نباید به خطوط انتقال انرژی فشار قوی نزدیک شد.
تجهیزات ایمنی فردی و ابزارهای غیررسانا در نقشه برداری
جهت تضمین ایمنی نقشه برداری در محیطهای خطرناک، استفاده از تجهیزات حفاظت فردی (PPE) متناسب با ولتاژ محیط کاملاً ضروری است. برای آشنایی بیشتر با الزامات استاندارد وسایل کار میدانی، مطالعه مقاله تجهیزات ایمنی نقشه برداری پیشنهاد میشود.
۱. استفاده از ژالون و میرهای عایق (فایبرگلاس)
به هیچ عنوان نباید از ژالونهای آلومینیومی، کربنی یا میرهای کشویی فلزی در زیر یا مجاورت خطوط برق استفاده کرد. فیبر کربن برخلاف تصور عموم، رسانای شدید جریان برق است. در این شرایط، استفاده از ژالونها و شاخصهای ترازیابی ساختهشده از فایبرگلاس (Fiberglass) عایق، شرط اول حفظ جان نقشهبردار است.
۲. لباس و کفش ایمنی عایق برق
کفشهای ایمنی مورد استفاده در این پروژهها باید فاقد قطعات فلزی (صدمه ناشی از ولتاژ گامی) و دارای تاییدیه عایق فشار قوی (تستشده تا ۲۰ کیلوولت یا بیشتر) باشند. همچنین لباسهای کار باید از الیاف طبیعی (کتن) یا پارچههای ضد قوس الکتریکی (Arc-Resistant) ساخته شده باشند تا در صورت بروز جرقه، آتش نگیرند و به پوست نچسبند.
۳. کلاه ایمنی عایق (کلاس E)
کلاههای ایمنی ساختمانی به دستههای مختلفی تقسیم میشوند. برای کار در محیطهای برق فشار قوی، کلاههای کلاس E (Electrical) که تا ۲۰,۰۰۰ ولتاژ را تحمل میکنند، الزامی هستند.
نکات فنی برای برداشتهای توتال استیشن و GNSS در حریم برق
علاوه بر ایمنی جانی، کیفیت دادهها نیز تحت تاثیر میدانهای مغناطیسی قرار میگیرد. با رعایت این پروتکلها میتوانید ارتقای ایمنی نقشه برداری و دقت دادهها را به صورت همزمان تجربه کنید:
تاثیر بر گیرندههای ماهوارهای (GNSS)
میدانهای شدید الکترومغناطیسی دور خطوط ۴۰۰ و ۲۳۰ کیلوولت باعث ایجاد پدیده چندمسیری (Multipath) و نویز شدید در دریافت سیگنالهای L1، L2 و L5 میشوند. برای حفظ دقت و ارزیابی مناسب قطعات، بررسی نحوه عملکرد و دقت گیرنده GNSS در شرایط وجود نویز بسیار کلیدی است. پیشنهاد میشود در نزدیکی دکلها از روشهای برداشت Multi-Frequency استفاده کرده و زمان ایستایی روی نقاط را افزایش دهید.

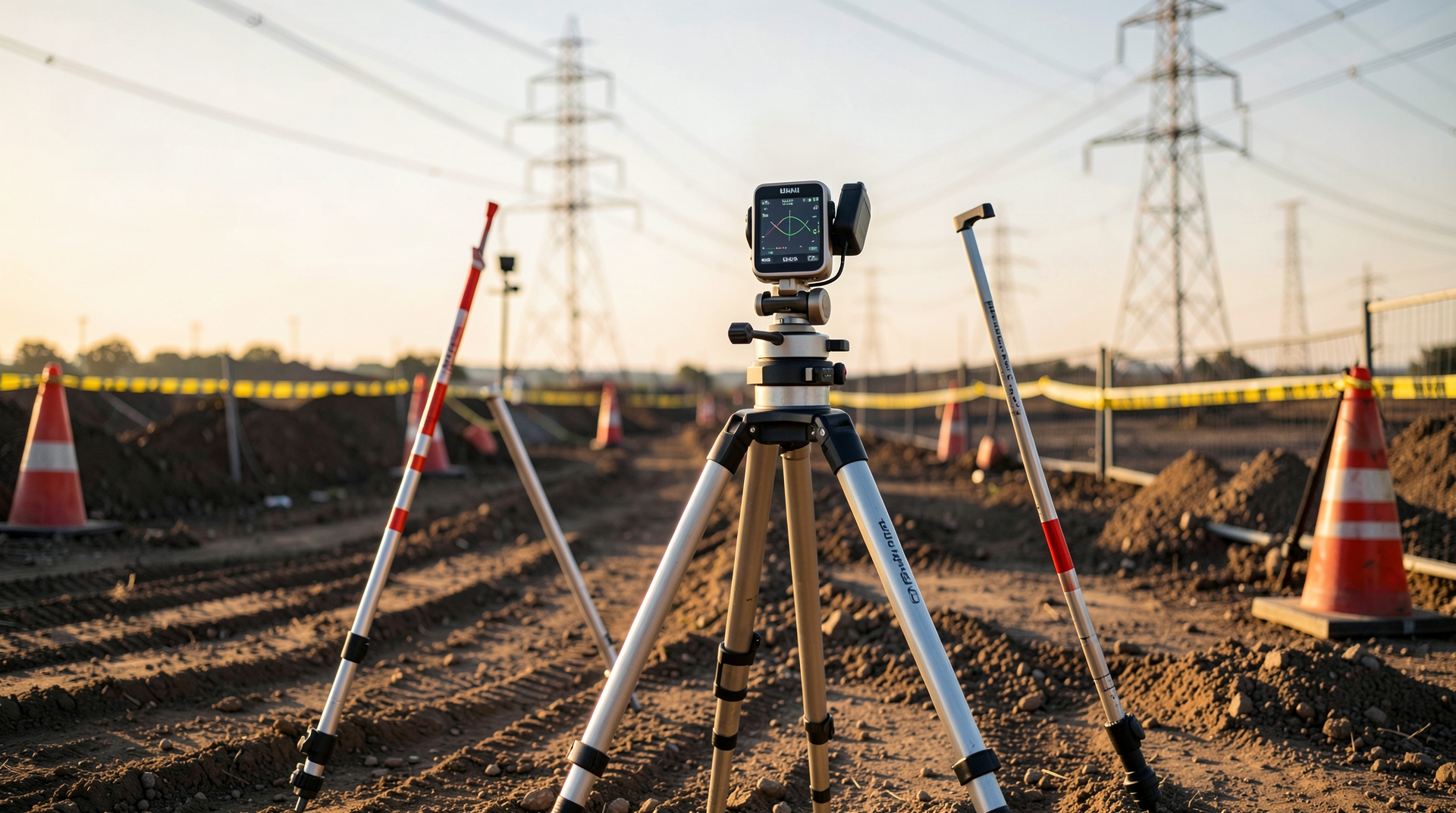

استقرار توتال استیشن و سهپایه
هرگز سهپایه را مستقیم زیر سیمهای برق قرار ندهید. هنگام بلند کردن و جابهجایی سهپایه و توتال استیشن، ابزار را افقی نکرده و آن را کاملاً در ارتفاع پایین حمل کنید تا ناخواسته به حریم مجاز سیمها وارد نشوید. همچنین در شیبها و نقاط مرتفع، حتماً الزامات کار در ارتفاع را جهت جلوگیری از سقوط یا سرخوردگی رعایت کنید.
دستورالعمل اجرایی و چکلیست ایمنی پیش از شروع کار میدانی
مدیران پروژه و سرپرستان اکیپ باید پیش از اعزام نیروها، فرآیند ارزیابی مخاطرات را تکمیل نمایند. این بندها باید دقیقاً در متن قرارداد نقشه برداری لحاظ شوند تا مسئولیتها و ضوابط ایمنی شفاف باشند.
- استعلام ولتاژ شبکه: قبل از ورود به منطقه، دقیقاً مشخص کنید که خطوط موجود از چه نوعی (توزیع، فوق توزیع یا انتقال) و با چه ولتاژی هستند.
- بازرسی ابزارها: تمام تجهیزات از نظر شکستگی، ترک در ژالونهای فایبرگلاس و سلامت کفش و کلاه عایق بررسی شوند.
- پایش شرایط جوی: در روزهای بارانی، مهآلود یا با رطوبت بالای ۸۰٪، عملیات نقشه برداری در حریم فشار قوی را کاملاً متوقف کنید.
- برگزاری جلسه TBT (Toolbox Talk): پیش از آغاز کار، تمام اعضای اکیپ را نسبت به خطرات، حریم مجاز و مسیرهای خروج اضطراری توجیه کنید.
- تعیین دیدهبان ایمنی (Safety Watcher): یک نفر از اعضای اکیپ باید صرفاً مسئول نظارت بر رعایت فاصله ایمن ابزارها از سیمهای برق باشد و هیچ مسئولیت برداشت هندسی نداشته باشد.
بخش سوالات متداول (FAQ)
۱. آیا ژالونهای کربنی برای کار در کنار خطوط برق مناسب هستند؟
خیر، به هیچ وجه. فیبر کربن هادی جریان برق است و استفاده از آن در مجاورت خطوط فشار قوی خطر مرگبار برقگرفتگی را به همراه دارد. تنها باید از ژالونهای کامپوزیتی یا فایبرگلاس عایق استفاده شود.
۲. در صورت احساس برقگرفتگی گامی در نزدیکی دکل، بهترین واکنش چیست؟
در صورتی که احساس مورمور شدن در پاها کردید، بلافاصله جفتپاهای خود را متصل به هم نگه داشته و به صورت لیلی یا جفتپای چسبیده از محل دور شوید. هرگز قدمهای بلند برندارید زیرا اختلاف ولتاژ بین دو پا (ولتاژ گامی) افزایش مییابد.
۳. آلودگی یا رطوبت هوا چه تاثیری بر ایمنی نقشه برداری در خطوط برق دارد؟
رطوبت، مه و باران خاصیت عایقی هوا را به شدت کاهش داده و امکان ایجاد قوس الکتریکی در فواصل دورتر از سیم را فراهم میکنند. بنابراین در این شرایط، کار در حریم برق فشار قوی مطلقاً ممنوع است.
نتیجهگیری
رعایت کامل دستورالعملهای ایمنی نقشه برداری در مجاورت خطوط برق فشار قوی، مرز میان یک پروژه موفق و یک حادثه دلخورکننده جانی است. شناخت حریمهای قانونی ولتاژهای مختلف، عدم استفاده از ابزارهای رسانا نظیر ژالونهای آلومینیومی و کربنی، استفاده از تجهیزات حفاظت فردی عایق و توجیه کامل اکیپ میدانی، ارکان اصلی دستیابی به محیط کاری امن هستند. با اولویت دادن به ایمنی بر سرعت انجام پروژه، میتوان باکیفیتترین دادههای مکانی را بدون کوچکترین خطری ثبت و برداشت نمود.
